萬能夾具機床用創新顛覆傳統，將各種機制工藝方案直接嵌入數控機床，它隨心所欲，夾你所想，是世界唯一沒有專用夾具也能異型加工的先進機床。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
工裝夾具是機械加工百年未破的瓶頸。目前，大多制造企業，依舊沿用傳統的、落后的專用夾具夾持工件。
制造專用夾具，動輒需要1-2個月，影響著機床的工作效率。歷史上，各種組合夾具曾是解決夾具瓶頸的最佳方法，五軸加工中心也是緩解工裝夾具矛盾的有效手段。
|
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
因組合夾具功能有缺陷，配置費用高；五軸加工中心解決瓶頸不徹底，造價也昂貴，而得不到廣泛的應用。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
1.功能全：
對方形、圓形、異形的，高的、矮的、扁平的，長的、短的、扭曲的，各種空間角度的零件，能瞬間響應工藝，無所不夾；
2.反應快： 沒有專用夾具也能異形加工；對異形件夾持，能三分鐘搞定，異形件加工，能當天完成； 3.效益高： 萬能機床夾具，循環使用，一套專用夾具的投資，可節省萬套專用夾具費用。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |

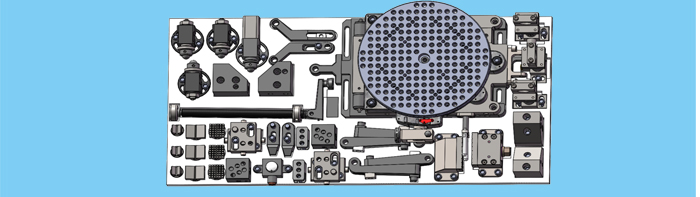

公司潛心十余載，成功開發的既有組合夾具功能，又有五軸加工中心特點的萬能機床夾具。它破解了機床工具的百年難題，把專用夾具的生產準備時間，從1-2個月縮短到幾分鐘，成為當代最適合單件加工和小批量、多品種生產的工裝夾具快速成型解決方案。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
技術特點：

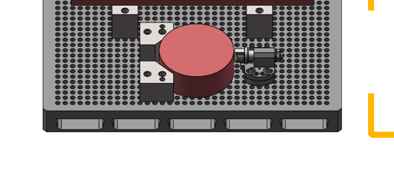

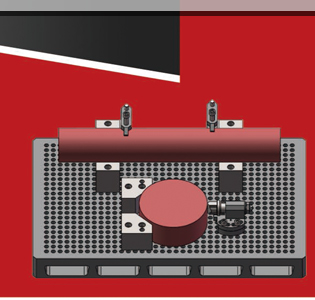

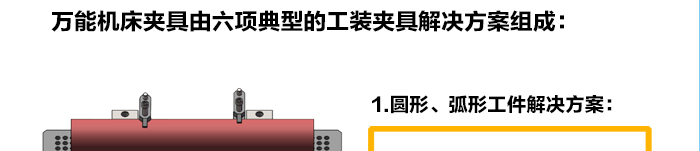

用分體式v型支撐以機床臺面最大尺寸為限，滿足任意規格的圓形、弧形零件的定位需求。再用機械、液壓緊固件將其快速夾持。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
技術特點：

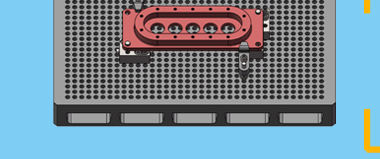

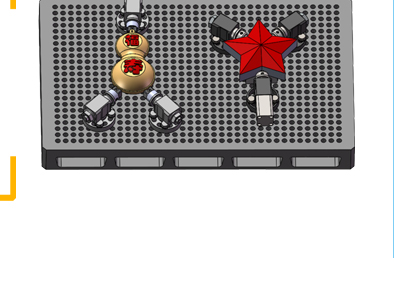

五指夾元件能夠上下、左右、前后精準定位，互為定位，互為緊固；對不同形狀、不同大小、不同厚薄，不同內外側夾持的異形零件，滿足其點、線、面、孔、弧、圓的定位要求，再用機械、液壓緊固件將其快速夾持。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
技術特點：

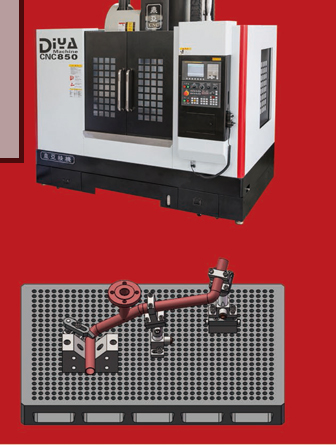

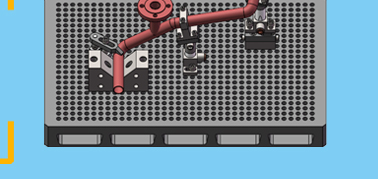

根據扭曲工件外形特點，用平口鉗、v型支撐，或五指夾將零件主體定位緊固；用三維浮動支撐的前后、左右、上下、回轉、角度的靈活調整功能，對不規則懸空部位定方位、定空間、定角向，再加上定制的專用緊固件，對零件進行快速夾持。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
技術特點：

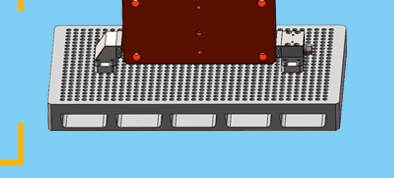

用0-25mm調整幅度的直線移動支撐，在20mm孔間距的基礎板上，完成X\Y方向0.01mm的精密調整，滿足任意孔間距的定位需求，再用機械、液壓緊固件將其快速夾持。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
技術特點：

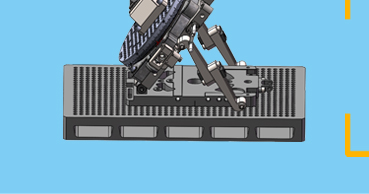

夾具集成平臺X軸±45°雙向分度，Y軸0-90°單向分度，Z軸360°回轉分度，并達到 ″級精度。
轉臺上配合平口鉗、三爪、五指夾對方形、圓形、異形工件，實施快速夾持。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
技術特點：
夾具集成平臺X軸±45°雙向分度，Y軸0-90°單向分度，Z軸360°回轉分度，并達到 ″級精度。
轉臺上配合平口鉗、三爪、五指夾對方形、圓形、異形工件，實施快速夾持。 |
 |
||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
||||||||||||||
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
