cnc加工中心數控銑削加工的對刀
文章出處:
人氣:1760
發表時間:2019-06-10 00:37:19
當工件以及刀具(或?qū)Φ豆ぞ撸┒及惭b好后,可按下述步驟進行對刀操作。
先將方式開關置于“回參考點”位置,分別按 +X 、 +Y 、 +Z 方向按鍵令機床進行回參考點操作,此時屏幕將顯示對刀參照點在機床坐標系中的坐標,若機床原點與參考點重合,則坐標顯示為( 0 , 0 , 0 )。
1 )以毛坯孔或外形的對稱中心為對刀位置點
( 1) 以定心錐軸找小孔中心
圖1定心錐軸找孔中心 圖2百分表找中心

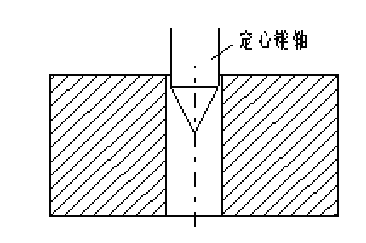

如圖 1 所示,根據孔徑大小選用相應的定心錐軸,手動操作使錐軸逐漸靠近基準孔的中心,手壓移動 Z 軸,使其能在孔中上下輕松移動,記下此時機床坐標系中的 X 、 Y 坐標值,即為所找孔中心的位置。
( 2) 用百分表找孔中心
如圖 2 所示,用磁性表座將百分表粘在機床主軸端面上,手動或低速旋轉主軸。然后手動操作使旋轉的表頭依 X 、 Y 、 Z 的順序逐漸靠近被測表面,用步進移動方式,逐步降低步進增量倍率,調整移動 X 、 Y 位置,使得表頭旋轉一周時,其指針的跳動量在允許的對刀誤差內(如 0.02mm ),記下此時機床坐標系中的 X 、 Y 坐標值,即為所找孔中心的位置。
( 3) 用尋邊器找毛坯對稱中心
將電子尋邊器和普通刀具一樣裝夾在主軸上,其柄部和觸頭之間有一個固定的電位差,當觸頭與金屬工件接觸時,即通過床身形成回路電流,尋邊器上的指示燈就被點亮。逐步降低步進增量,使觸頭與工件表面處于極限接觸(進一步即點亮,退一步則熄滅),即認為定位到工件表面的位置處。
圖3尋邊器找對稱中心

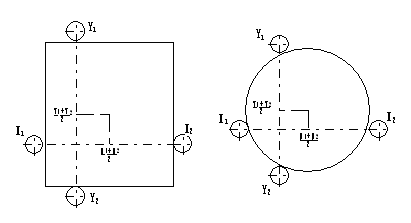

如圖 3 所示,先后定位到工件外(內)邊緣正對的兩側表面,記下對應的X1、X2、Y1、Y2 坐標值,則對稱中心在機床坐標系中的坐標應是((X1 +X2)/2-,(Y1 +Y2)/2-)。
2 )以毛坯相互垂直的基準邊線的交點為對刀位置點
如圖 4 所示,使用尋邊器或直接用刀具對刀。
( 1) 按 X 、 Y 軸移動方向鍵,令刀具或?qū)み吰饕频焦ぜ螅ɑ蛴遥﹤?cè)空位的上方。再讓刀具下行,最后調整移動 X 軸,使刀具圓周刃口接觸工件的左(或右)側面,記下此時刀具在機床坐標系中的 X 坐標 x a 。然后按 X 軸移動方向鍵使刀具離開工件左(或右)側面。
( 2) 用同樣的方法調整移動到刀具圓周刃口接觸工件的前(或后)側面,記下此時刀具在機床坐標系中的 Y 坐標 y a 。最后讓刀具離開工件的前(或后)側面,并將刀具回升到遠離工件的位置。
( 3) 如果已知刀具或?qū)み吰鞯闹睆綖?D ,則基準邊線交點處的坐標應為( x a +D/2-, y a +D/2-)。
圖5 Z向?qū)Φ对O(shè)定
3 )刀具 Z 向?qū)Φ?br /> 當對刀工具中心(即主軸中心)在 X 、 Y 方向上的對刀完成后,可取下對刀工具,換上基準刀具,進行 Z 向?qū)Φ恫僮鳌?Z 向?qū)Φ饵c通常都是以工件的上下表面為基準的,這可利用 Z 向設定器進行精確對刀,其原理與尋邊器相同。如圖 7 5 所示,若以工件上表面為 Z=0 的工件零點,設 Z 向設定器的標準高度為 50 ,則當?shù)毒呦卤砻媾c Z 向設定器接觸致指示燈亮時,刀具在工件坐標系中的坐標應為 Z=50 ,將此時刀具在機床坐標系中的 Z 坐標值減于 50 后的結果記下來。
先將方式開關置于“回參考點”位置,分別按 +X 、 +Y 、 +Z 方向按鍵令機床進行回參考點操作,此時屏幕將顯示對刀參照點在機床坐標系中的坐標,若機床原點與參考點重合,則坐標顯示為( 0 , 0 , 0 )。
1 )以毛坯孔或外形的對稱中心為對刀位置點
( 1) 以定心錐軸找小孔中心
圖1定心錐軸找孔中心 圖2百分表找中心
如圖 1 所示,根據孔徑大小選用相應的定心錐軸,手動操作使錐軸逐漸靠近基準孔的中心,手壓移動 Z 軸,使其能在孔中上下輕松移動,記下此時機床坐標系中的 X 、 Y 坐標值,即為所找孔中心的位置。
( 2) 用百分表找孔中心
如圖 2 所示,用磁性表座將百分表粘在機床主軸端面上,手動或低速旋轉主軸。然后手動操作使旋轉的表頭依 X 、 Y 、 Z 的順序逐漸靠近被測表面,用步進移動方式,逐步降低步進增量倍率,調整移動 X 、 Y 位置,使得表頭旋轉一周時,其指針的跳動量在允許的對刀誤差內(如 0.02mm ),記下此時機床坐標系中的 X 、 Y 坐標值,即為所找孔中心的位置。
( 3) 用尋邊器找毛坯對稱中心
將電子尋邊器和普通刀具一樣裝夾在主軸上,其柄部和觸頭之間有一個固定的電位差,當觸頭與金屬工件接觸時,即通過床身形成回路電流,尋邊器上的指示燈就被點亮。逐步降低步進增量,使觸頭與工件表面處于極限接觸(進一步即點亮,退一步則熄滅),即認為定位到工件表面的位置處。
圖3尋邊器找對稱中心
如圖 3 所示,先后定位到工件外(內)邊緣正對的兩側表面,記下對應的X1、X2、Y1、Y2 坐標值,則對稱中心在機床坐標系中的坐標應是((X1 +X2)/2-,(Y1 +Y2)/2-)。
2 )以毛坯相互垂直的基準邊線的交點為對刀位置點

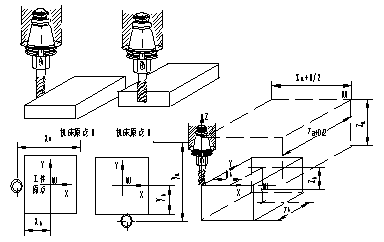

如圖 4 所示,使用尋邊器或直接用刀具對刀。
圖 4 對刀操作時的坐標位置關系 |
( 2) 用同樣的方法調整移動到刀具圓周刃口接觸工件的前(或后)側面,記下此時刀具在機床坐標系中的 Y 坐標 y a 。最后讓刀具離開工件的前(或后)側面,并將刀具回升到遠離工件的位置。
( 3) 如果已知刀具或?qū)み吰鞯闹睆綖?D ,則基準邊線交點處的坐標應為( x a +D/2-, y a +D/2-)。
圖5 Z向?qū)Φ对O(shè)定
3 )刀具 Z 向?qū)Φ?br /> 當對刀工具中心(即主軸中心)在 X 、 Y 方向上的對刀完成后,可取下對刀工具,換上基準刀具,進行 Z 向?qū)Φ恫僮鳌?Z 向?qū)Φ饵c通常都是以工件的上下表面為基準的,這可利用 Z 向設定器進行精確對刀,其原理與尋邊器相同。如圖 7 5 所示,若以工件上表面為 Z=0 的工件零點,設 Z 向設定器的標準高度為 50 ,則當?shù)毒呦卤砻媾c Z 向設定器接觸致指示燈亮時,刀具在工件坐標系中的坐標應為 Z=50 ,將此時刀具在機床坐標系中的 Z 坐標值減于 50 后的結果記下來。
