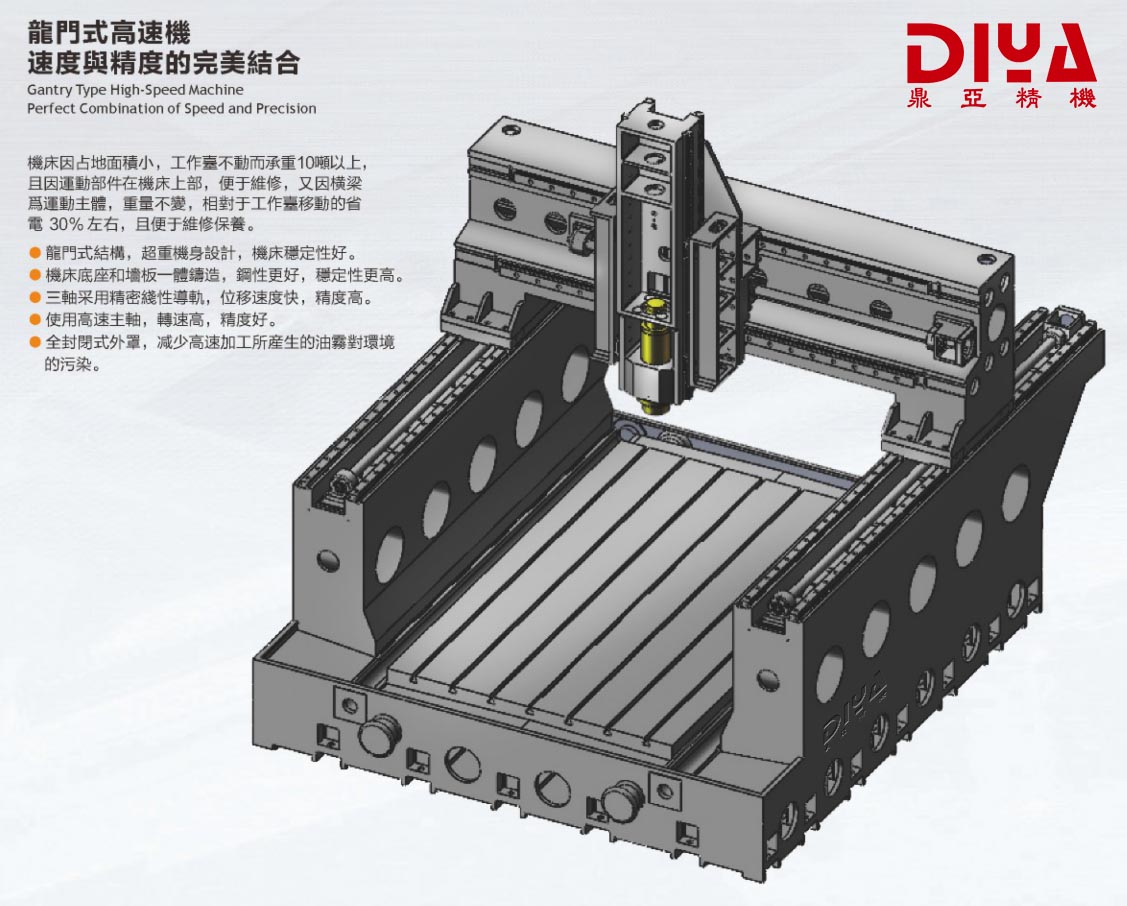

天車式龍門高速銑-DY2516
- X 軸行程（左右移動）： 1600mm；
Y 軸行程（前后移動）： 2500mm；
Z 軸行程（上下移動）： 700mm；
工作臺尺寸： 1600×2500mm；
- 咨詢熱線：400-000-7705
-
-
產品詳情
-
聯系我們
| 天車式龍門高速銑DY2516 主要技術參數 | |||
| 項目 | 主要參數 | ||
| 加工范圍 | X 軸行程（左右移動） | mm | 1600 |
| Y 軸行程（前后移動） | mm | 2500 | |
| Z 軸行程（上下移動） | mm | 700 | |
| 主軸鼻端至工作臺面距離 | mm | 260-960 | |
| 龍門過料寬度/高度 | mm | 2090/1100 | |
| 工作臺 | 工作臺尺寸 | mm | 1600×2500 |
| 工作臺最大載重 | kg | 15000 | |
| T 型槽尺寸（槽寬×槽距×槽數） | mm | 22×210×7 | |
| 主軸 | 主軸驅動方式 | 電主軸 | |
| 主軸轉速 | rpm | 20000 | |
| 主軸規(guī)格 | HSK-A63 | ||
| 最大刀具重量 | Kg | 7 | |
| 進給速度 | 快速進給速度(X/Y/Z) | m/min | 15/ 15 / 12 |
| 切削進給速度(X/Y/Z) | m/min | 1～10000 | |
| 絲桿直徑(X/Y/Z) | mm | φ50*2/φ50/φ40 | |
| 導軌規(guī)格(X/Y/Z) | mm | 45*4/55*2/45*2、35*2 | |
| 電機功率 | 電主軸功率、扭矩 | kw | 20kw/30Nm |
| X/Y/Z 軸進給電機扭矩 | Nm | 36×2/ 36/ 36 | |
| 切削冷卻液電機功率 | Kw | 7.5 | |
| 精度 | 定位精度 | mm | ±0.015/300 |
| 重復定位精度 | mm | ±0.01 | |
| 其他 | 氣壓需求 | kg/cm2 | 8 |
| 所需電源容量 | kva | 30 | |
| 機床高度 | mm | 3200-3900 | |
| 機床尺寸（長×寬） | mm | 3500×5000 | |
| 機床重量 | kg | 15000 | |
| 數控系統(tǒng) | 西門子 828-280 | ||
天車式數控龍門銑，動梁式數控龍門銑床
